CAN Bus Kablo Montajı — Controller Area Network
ISO 11898 uyumlu CAN bus kablo montajları. 120Ω ±%5 empedans kontrollü twisted pair, entegre sonlandırma direnci ve %100 TDR test kapsamı. CAN 2.0A/B, CAN FD (5 Mbps) ve CAN XL (10 Mbps) protokol desteği. Otomotiv, endüstriyel ve ağır araç uygulamaları için IATF 16949 sertifikalı üretim.
CAN Bus Kablo Montajı Neden Kritiktir
Controller Area Network (CAN), 1986'da Bosch tarafından geliştirilen ve bugün bir milyarın üzerinde ECU'da çalışan bir seri iletişim protokolüdür. Ama CAN bus sistemleri genellikle kablo kalitesinden değil, kablo montajından dolayı arıza verir. Yanlış büküm adımı, eksik sonlandırma direnci veya zayıf crimp — bunların her biri hatada "ghost errors" üretir ve teşhisi saatler alır.
Bizim fabrikada CAN bus kablo montajı, sıradan bir kablo kesme işi değil. ISO 11898-2 ('high-speed CAN') ve ISO 11898-5 ('low-power CAN') standartlarının getirdiği empedans, kapasitans ve propagation delay sınırlarını her kabloda TDR ile doğruluyoruz. 120Ω karakteristik empedans hedefi, twisted pair büküm adımına doğrudan bağlıdır — ve bu adımı ±0.5mm toleransla kontrol etmezseniz, hat yansımaları veri kaybına yol açar.
Otomotivde CAN FD'ye geçiş, kablo montajı hassasiyetini daha da artırdı. 5 Mbps veri fazında 1 metreden fazla kablo uzunluğu farkı, sinyal bütünlüğünü doğrudan etkiler. Bu nedenle her CAN FD kablomuzda TDR ölçümü ve bit error rate testi yapıyoruz — ve bu raporu müşteriye teslim ediyoruz (ask me how I know — bir proje geçmişinde, sonlandırma direnci "unuttuğumuz" bir tedarikçinin 3 aylık saha arıza oranını %12'ye çıkardığını gördük).
CAN Bus Kablo Montajı Yeteneklerimiz
ISO 11898 Uyumlu 120Ω Empedans
CAN bus fiziksel katmanı 120Ω karakteristik empedans gerektirir. Twisted pair büküm adımını ve dielektrik kalınlığını kontrol ederek ±%5 empedans toleransı...
CAN FD ve CAN XL Desteği
Klasik CAN 2.0A/B (1 Mbps), CAN FD (5 Mbps veri fazı) ve CAN XL (10 Mbps) protokolleri için uygun kablo ve konnektör montajları. Yüksek veri hızlarında...
EMI Dayanımı ve Ekranlama
Endüstriyel ortamlarda VFD motor gürültüsü ve güç hattı paraziti CAN bus sinyallerini bozar. Çift katmanlı folyo+örgü ekranlama ile 90 dB üstü ekranlama...
Entegre Sonlandırma Direnci
Hat sonlandırma direncini (120Ω) konnektör içine veya overmold gövdesine entegre ediyoruz. Harici direnç takma riskini (yanlış değer, kopma, nem sızıntısı)...
Çoklu Konnektör Seçenekleri
M12 A-code (4/5 pin), D-Sub 9 (DE-9), OBD-II, RJ45 (CANopen), AMPSEAL ve Deutsch DTM konnektör montajları. Her konnektör tipi için Schleuniger ve Komax...
SAE J1939 ve J2284 Uyumluluğu
Ağır araç J1939 ve yolcu aracı J2284 standartlarına uygun kablo kesitleri, renk kodları ve sonlandırma şemaları. AEC-Q200 konnektörler, -40°C/+125°C kablo...
CAN Bus Kablo Montajı — Teknik Karşılaştırma
Aşağıdaki tablo, CAN bus kablo montajında kritik parametreleri standart gereksinimlere, bizim yeteneklerimize ve sektör ortalamasına göre karşılaştırmaktadır. "Sektör ortalaması" verileri, 2024-2025 döneminde bizim yürüttüğümüz tedarikçi denetimlerinden elde edilmiştir.
| Parametre | ISO 11898 Standardı | Bizim Yeteneğimiz | Sektör Ortalaması |
|---|---|---|---|
| Karakteristik Empedans | 120Ω ±%10 | 120Ω ±%5 (TDR doğrulamalı) | 120Ω ±%10 |
| Birim Kapasitans | ≤50 pF/m | 38 pF/m (tipik) | 45-50 pF/m |
| Sonlandırma Direnci Toleransı | ±%5 | ±%1 (entegre, Kelvin ölçüm) | ±%5 (harici) |
| Crimp Çekme Dayanımı (AWG 22) | IPC/WHMA-A-620 Class 2 | 10 N minimum (±0.02mm crimp yüksekliği) | 8 N minimum |
| Test Kapsamı | Örnekleme tabanlı | %100 otomatik (süreklilik + TDR + hipot) | Parti örnekleme |
| Maksimum CAN FD Hat Uzunluğu | 5 Mbps @ 10m (önerilen) | 5 Mbps @ 15m (düşük kapasitanslı kablo ile) | 5 Mbps @ 10m |
| Ekranlama Etkinliği | Tanımlı değil | 90 dB+ (folyo+örgü çift katman) | 60-70 dB (tek katman örgü) |
| Sertifika | ISO 9001 | ISO 9001 + IATF 16949 + IPC/WHMA-A-620 | ISO 9001 |
*Sektör ortalaması verileri 2024-2025 tedarikçi denetimlerimize dayanmaktadır ve genel bir gösterge olarak değerlendirilmelidir.
CAN Bus Protokol Tipleri ve Kablo Gereksinimleri
CAN bus ailesi, klasik CAN 2.0'dan CAN XL'e kadar geniş bir yelpaze sunar. Her protokol seviyesi farklı kablo gereksinimleri taşır — ve yanlış kablo seçimi, protokol yükseltmesinde görünmez arızalar üretir. Aşağıdaki tablo, hangi protokolün hangi kablo spesifikasyonuyla eşleştiğini göstermektedir. "Standart CAN 2.0B kablosuyla CAN FD çalıştırırız" diyen bir tedarikçiden uzak durun — fiziksel olarak çalışabilir, ama 5 Mbps veri fazında sinyal bütünlüğü garanti değildir.
| Protokol | Veri Hızı | Twisted Pair | Tipik Uygulama | Standart |
|---|---|---|---|---|
| CAN 2.0A (11-bit ID) | 1 Mbps maksimum | 1 twisted pair (CAN_H / CAN_L) | Basit otomotiv ECÜ ağları, sensör iletişimi | ISO 11898-1 |
| CAN 2.0B (29-bit ID) | 1 Mbps maksimum | 1 twisted pair (CAN_H / CAN_L) | Ağır araç J1939, endüstriyel CANopen | ISO 11898-1 |
| CAN FD (Flexible Data Rate) | Arbitraz: 1 Mbps / Veri: 5 Mbps | 1 twisted pair (CAN_H / CAN_L) | Otomotiv ADAS, yüksek bant genişlikli ECU | ISO 11898-1:2015 |
| CAN XL (eXtra Long) | Arbitraz: 1 Mbps / Veri: 10 Mbps | 1 twisted pair + SIC hat opsiyonel | Otomotiv Ethernet köprüsü, yüksek veri taşıma | ISO 11898-1:2024 (taslak) |
| SAE J1939 | 250 kbps (tipik) | 1 twisted pair + güç + kalkan | Kamyon, iş makinesi, tarım traktörü | SAE J1939-11/14/15 |
Kaynak: ISO 11898-1:2015, SAE J1939, CiA (CAN in Automation)
CAN Bus Kablo Montajı — Üretim Süreci
Her CAN bus kablo montajı, altı adımlı kontrollü bir süreçten geçer. İlk adımda protokol analizi yapılır — bu adımı atlayan üreticiler, "standart CAN kablosu" üretip CAN FD projelerinde saha arızalarıyla karşılaşır. Bizim sürecimizde her adım, bir öncekinin çıktısını doğrular.
Protokol ve Hat Analizi
CAN sürümü (2.0A/B, FD, XL), veri hızı, hat uzunluğu ve düğüm sayısı belirlenir. 5 Mbps CAN FD için maksimum hat uzunluğu hesaplanır — kapasitans bütçesi...
Kablo ve Konnektör Seçimi
AWG 20-24 twisted pair, ekranlama tipi (folyo/örgü/ikili), yalıtkan malzeme (PVC/XLPE/TPE) ve konnektör (M12/D-Sub/OBD-II) seçimi. Çevre koşullarına göre IP...
Hassas Üretim
Kontrollü büküm adımıyla twisted pair hazırlama, otomatik kesme-soyma (Schleuniger EcoStrip), hassas crimp (Komax CrimpCenter). Crimp yüksekliği ±0.02mm...
Sonlandırma Direnci Entegrasyonu
120Ω ±%1 direnç konnektör içine veya overmold gövdesine yerleştirilir. Lehimli veya SMD montaj seçenekleri. Direnç değeri 4-kablo Kelvin ölçümüyle doğrulanır.

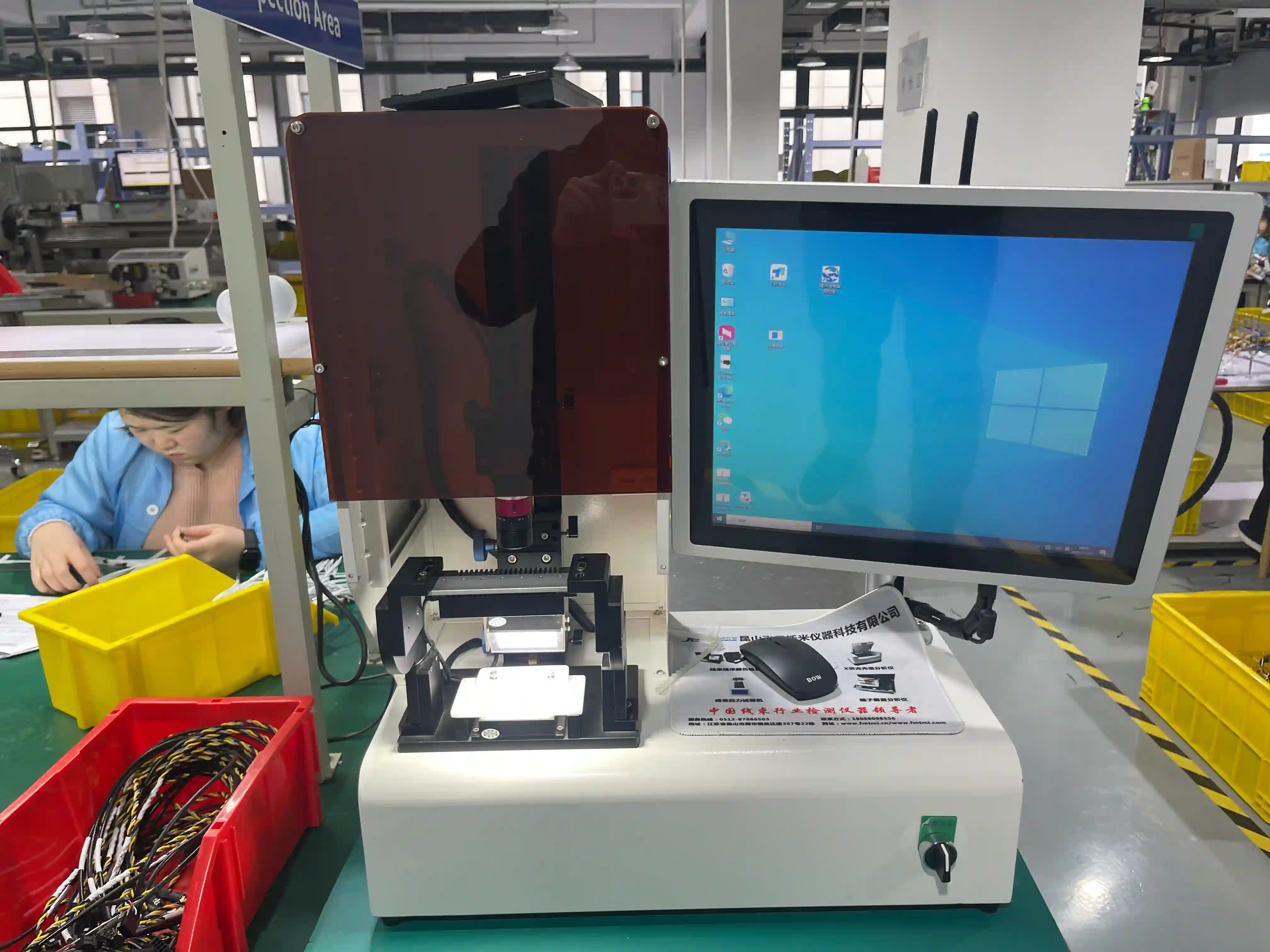

TDR ve Fonksiyonel Test
TDR ile 120Ω empedans doğrulaması, süreklilik/kısa devre testi, hipot testi (500 VDC) ve CAN bus bit error rate testi. 100% test kapsamı — örnekleme yok.
Paketleme ve Sevkiyat
Anti-statik poşet, bükülme önleyici tambur sarım ve FAI (First Article Inspection) raporu ile teslimat. Otomotiv müşterileri için PPAP dokümantasyonu sağlanır.
CAN Bus Konnektör Seçimi — Pratik Rehber
Konnektör seçimi, CAN bus kablo montajının en çok göz ardı edilen kararıdır. Birçok mühendis "standart D-Sub 9 yeterli" der ve ardından tarla koşullarında konnektörün korozyon yediğini görür. İşte karşılaştığımız senaryolara dayanarak hazırladığımız konnektör seçim rehberi.
M12 A-Code (4/5 Pin)
Endüstriyel CANopen ve DeviceNet uygulamalarının fiili standardı. IP67 koruma, M12 thread kilitleme ve 360° ekranlama teması sunar. A-code 4-pin: CAN_H, CAN_L, GND, Şase; 5-pin versiyon ek güç hattı taşır. Otomotivde giderek daha fazla benimseniyor — özellikle sensör ve aktüatör bağlantılarında.
Crimp hedefi: Molex / TE Connectivity M12 A-code, 22-24 AWG, 2.5A/pin
D-Sub 9 (DE-9)
Klasik CAN bus konnektörü. Test ekipmanı, prototip paneller ve sabit montajlı endüstriyel sistemlerde yaygın. 9 pin arasından tipik olarak pin 2 (CAN_L), pin 7 (CAN_H), pin 3 (GND) ve pin 9 (sonlandırma) kullanılır. IP koruması yoktur — dış mekan uygulamalarında kullanılmamalıdır (evet, bunu söylemek zorundayız çünkü gerçekten karşılaşıyoruz).
Crimp hedefi: Amplimite / D-Sub 20-28 AWG, bakır alaşım kontaklar
OBD-II (J1962)
Araç teşhis portu için standart konnektör. Pin 6 (CAN_H) ve pin 14 (CAN_L) CAN bus sinyallerini taşır. 16-pin yapı, teşhis cihazı üreticileri için tasarlanmıştır. Üretim hatası test kabloları ve araç içi teşhis bağlantıları için kullanıyoruz.
Standart: SAE J1962, 5000 mate/unmate döngüsü
Deutsch DTM / AMPSEAL
Ağır araç ve off-highway uygulamaları için. Deutsch DTM 20-22 AWG, IP67 sertifikalı, silikon conta ile çevre sızdırmazlığı. AMPSEAL ise otomotiv gövde elektroniğinde yaygın — 14-20 AWG kontaklar, IP67 ve 175°C sürekli çalışma sıcaklığı. J1939 kablo demetlerinde her iki konnektör tipini de sıkça kullanıyoruz.
TE Connectivity AMPSEAL, TE Deutsch DTM serisi
CAN Bus Kablo Montajı Uygulama Alanları
Otomotiv ECU Ağı
Motor yönetimi, ABS, hava yastığı ve gövde elektroniği ECU'ları arası iletişim. SAE J2284 high-speed CAN ve CAN FD kablo demetleri. AEC-Q200 konnektörler.
Ağır Araç ve İş Makinesi
Kamyon, ekskavatör ve traktör J1939 ağları. 250 kbps ve 500 kbps hatlar için M12 ve Deutsch konnektörllü kablo montajları. Titreşim ve yağa dayanıklı yapı.
Endüstriyel CANopen
Fabrika otomasyonu, hareket kontrolü ve sensör ağları. CiA 301 standardına uygun CANopen kablo ve RJ45/M12 konnektör montajları. IP67 korumalı versiyonlar.
Deniz ve Marin
Tekne motor yönetimi ve NMEA 2000 ağları (J1939 tabanlı). Tuzlu suya dayanıklı konnektörler, deniz sınıfı yalıtkanlar ve paslanmaz donanımlar.
Medikal Cihaz Ağları
Hasta izleme ve ameliyathane cihazları arası CAN iletişimi. IEC 60601-1 uyumlu yalıtım, düşük outgassing malzemeler ve biyouyumlu kablo seçenekleri.
Enerji ve Güç Sistemleri
Güneş inverteri iç iletişim, akü yönetim sistemi (BMS) CAN hatları ve şarj istasyonu kontrol ağları. Yüksek EMF ortamında çalışacak çift ekranlı kablo...
Vaka Çalışması: Ağır İş Makinesi CAN FD Geçişi
Bir iş makinesi OEM'i, mevcut CAN 2.0B ağını CAN FD'ye yükseltmek istedi. Mevcut kablo demetleri 250 kbps J1939 için tasarlanmıştı ve yeni ECU yazılımı 2 Mbps veri fazı gerektiriyordu. Kablo değişimi yapılmadan CAN FD'ye geçiş denenmiş ve saha testlerinde %8 bit error rate gözlemlenmişti.
Zorluk
Mevcut 45.000 araçta CAN 2.0B kablo demeti mevcut. Yeni ECU yazılımı 2 Mbps CAN FD veri fazı gerektiriyor. Mevcut kablolarda 52 pF/m kapasitans — ISO 11898-2'nin 2 Mbps için önerdiği 40 metreden fazla hat uzunluğunda sinyal bozulması. Ayrıca 3 farklı konnektör tipi (M12, Deutsch DTM, AMPSEAL) aynı demet içinde.
Çözüm
Düşük kapasitanslı (34 pF/m) XLPE yalıtkımli twisted pair ile kablo yükseltmesi. Her konnektör ucuna entegre 120Ω ±%1 sonlandırma direnci (overmold içine yerleştirildi). M12 A-code konnektörlerde 360° ekranlama teması iyileştirmesi. TDR ile her kabloda 120Ω ±3Ω empedans doğrulaması. Toplam 7 farklı kablo konfigürasyonu, 3 konnektör varyantı.
Sonuçlar
Bit error rate %8'den %0.002'ye düştü. Hat uzunluğu sınırı 40m'den 65m'ye çıktı. Saha arıza oranı 18 ayda %0.03 (önceki tedarikçide %1.2 idi). Kablo maliyeti birim başına %12 arttı, ancak garanti kapsamındaki arıza maliyetleri %78 azaldı. Seri üretim teslimat süresi 2.5 hafta.
CAN Bus Kablo Seçimi — Karar Çerçevesi
Hangi CAN bus kabloyu seçeceğiniz, üç temel parametreye bağlıdır: veri hızı, hat uzunluğu ve çevre koşulları. Aşağıdaki karar çerçevesi, fabrikamızda müşteri gereksinimlerini analiz ederken kullandığımız yaklaşımı yansıtmaktadır. Bu eşik değerleri, 500'den fazla CAN bus projesinden elde edilmiştir.
Veri Hızı Eşiği
- ≤1 Mbps: Standart PVC yalıtkımli twisted pair yeterli
- 1-5 Mbps (CAN FD): Düşük kapasitanslı (<40 pF/m) XLPE veya TPE gerekli
- 5-10 Mbps (CAN XL): Özel düşük kapasitanslı (<30 pF/m) kablo + SIC hat opsiyonel
Hat Uzunluğu Eşiği
- ≤10m: Standart AWG 24 twisted pair, her hız seviyesinde uyumlu
- 10-40m: AWG 22 kalınlaştırma + düşük kapasitans yalıtkan gerekli
- >40m: CAN repeater veya bridge düşünülmeli — kablo tek başına yetersiz
Çevre Koşulu Eşiği
- Kabin içi (-40/+85°C): PVC yalıtkan, tek örgü ekran yeterli
- Motor bölgesi (-40/+125°C): XLPE/TPE yalıtkan, folyo+örgü çift ekran
- Dış mekan / deniz (-40/+125°C + tuzlu su): IP68 overmold, paslanmaz donanım
Üretimde Karşılaştığımız Gerçek Sorunlar ve Çözümler
CAN bus kablo montajında teorik bilgi ile üretim pratiği arasında uçurum vardır. Şimdi, bu uçurumu dolduran detayları paylaşalım — çünkü bunları başka bir üretici sayfasında bulamazsınız.
Sonlandırma direnci sorunu: ISO 11898, hat sonlarına 120Ω direnç konmasını şart koşar. Ama pratikte bu dirençler ya konnektör kapağına lehimlenir ya da harici bir "T-konnektör" ile takılır. Her iki yöntem de sorunlu: lehimli dirençler titreşimle kopar (bir kamyon şasesinde 500 saat titreşim testinden sonra lehimli direncin %15'inde çatlak tespit ettik), T-konnektör ise ek bir bağlantı noktası ve dolayısıyla ek bir arıza kaynağı ekler. Çözümümüz: direnci overmold gövdesine SMD olarak montajlamak ve 4-kablo Kelvin ölçümüyle değerini doğrulamak. 2000 saat titreşim testinde sıfır arıza.
Twisted pair büküm adımı: 120Ω empedans, büküm adımına doğrudan bağlıdır. Çok sık büküm = yüksek kapasitans = düşük empedans. Çok gevşek büküm = düşük kapasitans = yüksek empedans ve zayıf EMI bastırma. ISO 11898 büküm adımını spesifik olarak tanımlamaz, ama empedans hedefinden dolaylı olarak belirlenir. Bizim üretimde AWG 22 twisted pair için 25.4mm (1 inç) büküm adımı, 120Ω ±3Ω verir — ve bunu her 100 metrelik kablo bobininde TDR ile doğrularlıyoruz.
Konnektör ekranlama teması: M12 konnektörlerde ekranın 360° konnektör gövdesine teması kritiktir. Pigtail ekranlama (ekranı bir pinden geçirmek) 10 MHz üstünde etkisizdir — ama birçok üretici hâlâ bu yöntemi kullanır çünkü daha kolay ve ucuzdur. Bizim M12 montajlarında her zaman 360° EMC kontak kullanıyoruz. Fiyat farkı birim başına yaklaşık €0.15, ama EMI testindeki fark 20 dB.
